AqueryTool를 이용한 ERD 만들기

AQueryTool은 웹에서 ERD를 생성할 수 있는 프로그램이다. 웹에서 ERD를 생성하기 때문에 다른 사람과 공유해서 작업하기가 편리하다.



회원가입을 꼭 해야 하는 것은 아니지만 작성한 ERD를 서버에 저장해서 다시 불러오게 하려면 회원가입이 되어 있어야 한다.

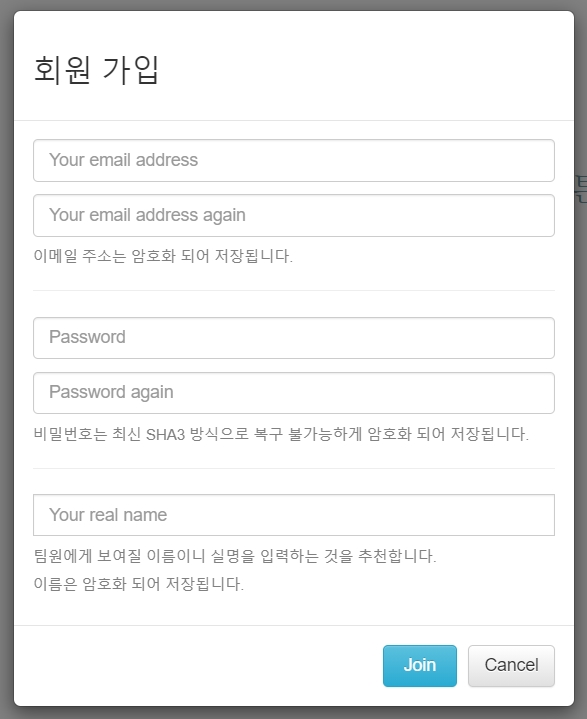

1. 회원가입

화면 상단 좌측 상단의 JOIN 버튼을 눌러서 회원가입을 한다.

2. 로그인

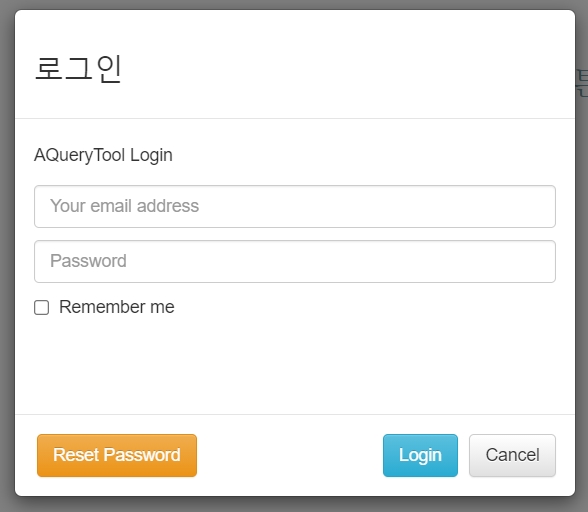

화면 상단 좌측 상단의 JOIN 버튼 옆의 LOGIN 버튼을 눌러 로그인을 수행한다.

3. 테이블 추가

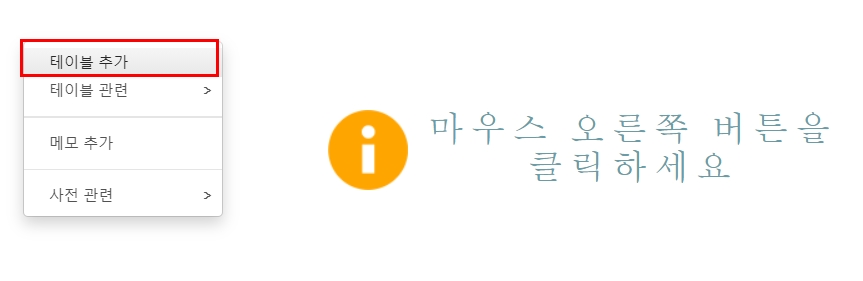

마우스 오른쪽 버튼을 클릭하면 팝업메뉴가 나타나는데 [테이블 추가]를 클릭한다.

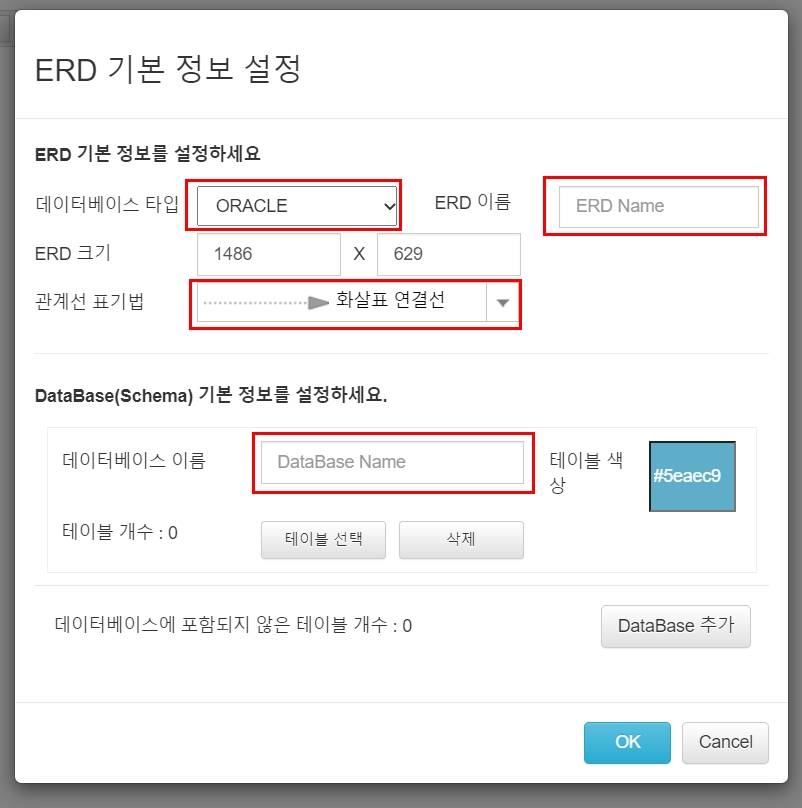

처음 테이블을 추가할 때는 ERD 설정 창이 보여지는데 테이블 생성을 위한 기본적인 사항을 입력하고 OK 버튼을 클릭한다.

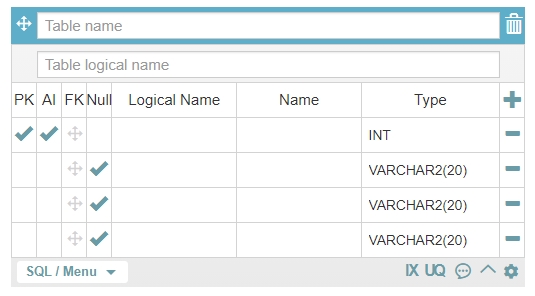

ERD 설정이 끝나면 바로 테이블이 추가된다. 추가된 테이블에 내용을 입력한다.

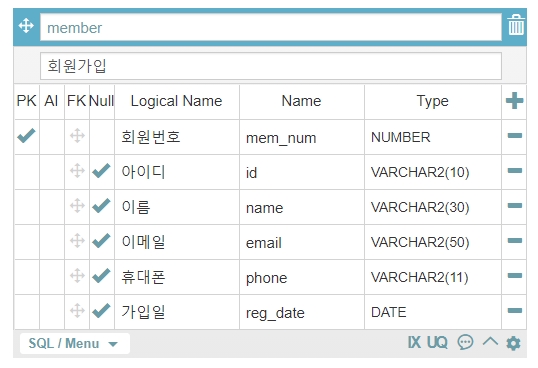

테이블명과 컴럼명을 지정하고 타입을 선택한다. 컬럼을 늘리고 싶으면 + 버튼을 눌러 추가한다.

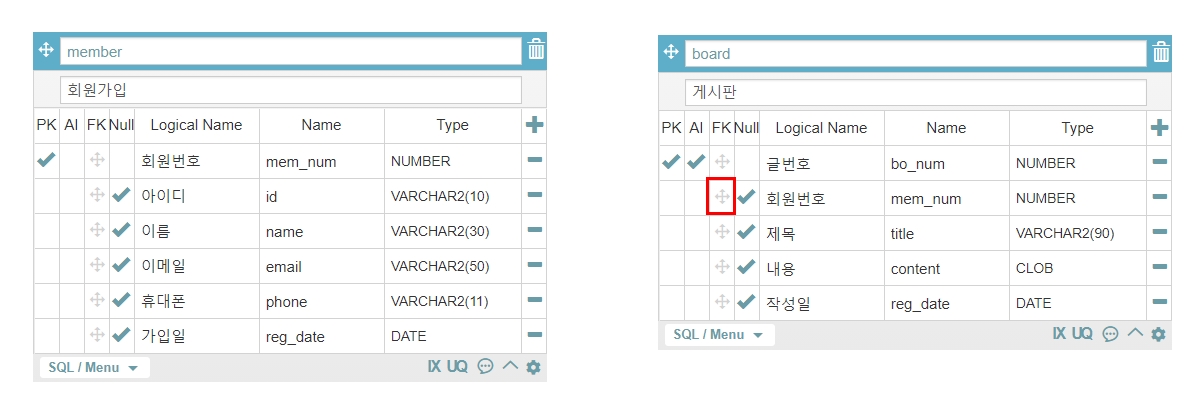

Foreign Key 제약 조건를 추가하려면 아래 그림에 표시된 아이콘을 클릭한다.

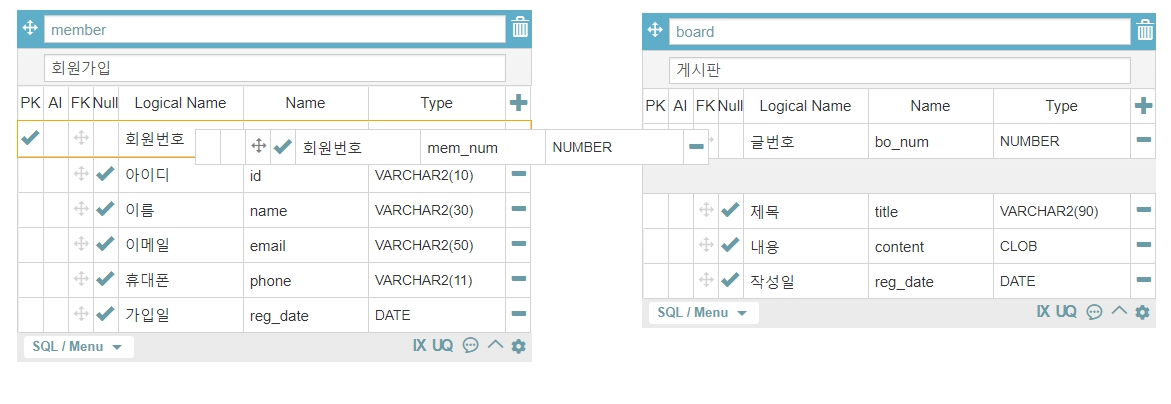

아이콘을 클릭한 후 참조하는 테이블의 컬럼으로 드래그한다.

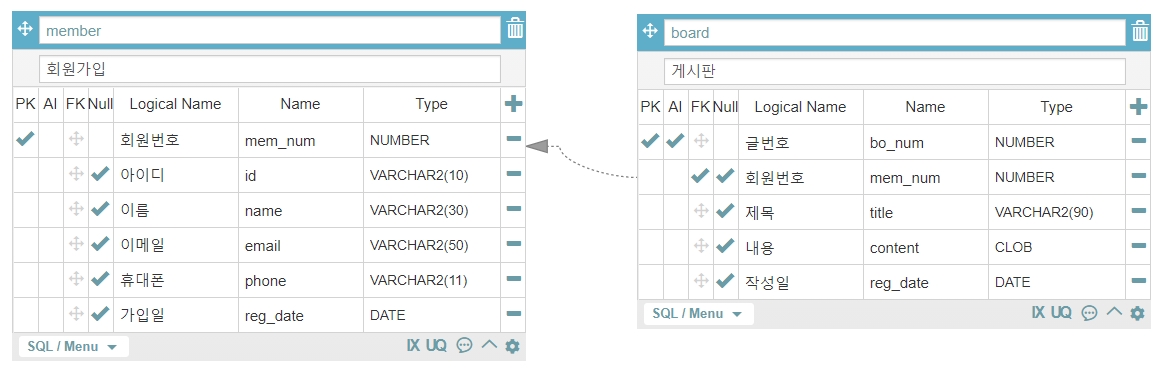

Foreign Key 제약조건이 추가되어 테이블간의 관계를 화살표로 표시하고 있다
